説明

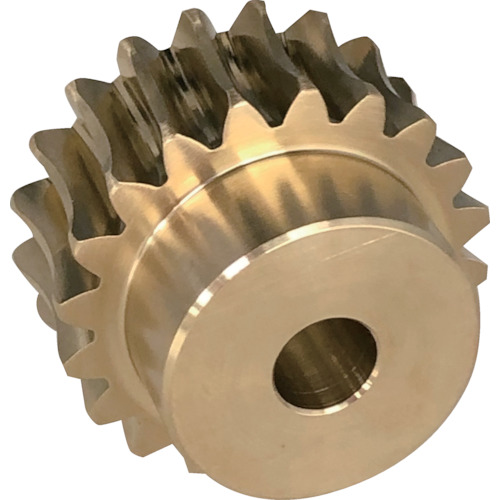

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：20●歯数：20●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ8●歯形：並歯●形状：1B●歯幅(mm)：φ15●歯先円直径(mm)：φ35.3●全長(mm)：25●ハブ長さ(mm)：10●ハブ外径(mm)：φ25●のどの直径(mm)：φ33●ウォームのねじれ方向および条数：R1●かみ合い中心距離(mm)：27.5●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R1●歯幅b(mm)：15●圧力角(°)：20●キー溝b2×t2(mm)：-●圧力角：20°●C6191BEアルミニウム青銅鋳物●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。
追加情報
メーカー名:
協育歯車工業（株）
メーカー品番:
G1.5A20R1M8
予定納期:
暫定納期 注文から2～3日
