説明

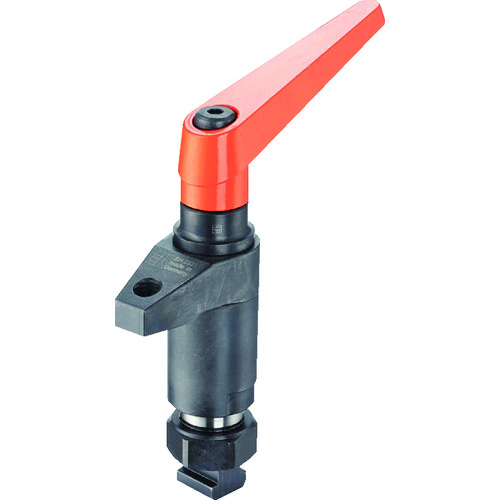

●ボルトを使って素早く手締めでクランプすることができます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーを使って高い位置でのクランプも容易です。●高さ(mm)：Max 106●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●取付ねじ(mm)：M12●d=40 mm / h1 max.=70 mm●クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。●位置決めリングを使う場合は寸法h2が7mm大きくなります(ストロークsはマイナス7mm)。●2つの固定方法があります：T溝とTナット(DIN508)を使う。●ボルトを使って冶具の基板等に直接固定する。●クランプの底面全体がフラットな面に接するように取り付けてください。●クランプ高さは、h1を超えないよう制限されています。●参照先高さ調整シリンダーEH?23310.やスペーサー・プレートEH?1107.、EH1108.を使えば高い位置でのクランプに対応できます。●また低い位置でクランプする場合には揺動パッドEH?22730.などを取り付けて対応することができます。●最大保持力：10kN●焼入れ鋼、浸炭焼入れ、黒染、研磨
追加情報
メーカー名:
ロームヘルド・ハルダー（株）
メーカー品番:
23310.0051
予定納期:
暫定納期 注文から2～3日
