説明
【特徴】

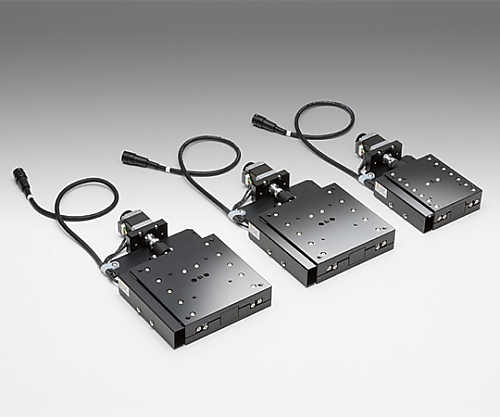

●ボールネジとボールガイドを採用した、高精度・耐久性に優れた自動直動ステージです。
●ボールネジを採用したことで、従来のTSDMシリーズより耐久性を向上しました。
●クロスローラガイドを同社独自の高精度一体型に変更することでTAMMシリーズよりも低価格を実現しました。
【仕様】
●【＜ハイパフォーマンスステージ＞共通仕様】
●▼モータタイプ：5相ステッピングモータ 0.75A/相（オリエンタルモータ(株)）
●▼モータ品番：PK523HPB-C12（□28mm）
●▼モータステップ角度：0.72°
●▼センサ電源電圧：DC5V～＋24V±10%
●▼センサ消費電力：60mA以下（1センサあたり20mA以下）
●▼センサ制御出力：NPNオープンコレクタ出力 DC30V以下50mA以下、残留電圧0.4V以下（負荷電流16mA時） 残留電圧0.7V以下（負荷電流50mA時）
●▼センサ出力論理：遮光時 ： 出力トランジスタOFF（非導通） ： リミットセンサ、遮光時 ： 出力トランジスタON（導通） ： 原点センサ
●▼適応ドライバ：SG-5M､SG-5MA、SG-55M､SG-55MA、SG-514MSC、MC-7514PCL
●▼適応コントローラ：GSC-01、GSC-02、SHOT-702、GIP-101、SHOT-302GS､SHOT-304GS、HIT-M・HIT-S、PGC-04
●【個別仕様】
●▼移動量：20mm
●▼テーブル面サイズ：60×60mm
●▼送りネジ：ボールネジ径φ6mm、リード1mm
●▼移動ガイド：ボールガイド
●▼ステージ材質：アルミ
●▼表面処理：黒アルマイト
●▼質量：0.6kg
●▼分解能（Full）：2μm/パルス
●▼分解能（Half）：1μm/パルス
●▼MAXスピード：10mm/sec
●▼位置決め精度：15μm
●▼繰返し位置決め精度：±1μm
●▼耐荷重：49N（5.0kgf）
●▼モーメント剛性/ピッチング：0.4″/N･cm
●▼モーメント剛性/ヨーイング：0.4″
●▼モーメント剛性/ローリング：0.3″
●▼ロストモーション：1μm
●▼バックラッシ：1μm
●▼平行度：30μm
●▼走り平行度：10μm
●▼ピッチング：25″
●▼ヨーイング：25″
●▼センサ品番：マイクロフォトセンサ：GP1S097HCZ(シャープ株式会社)
●▼リミットセンサ：有（NORMAL CLOSE）
●▼原点センサ：有（NORMAL OPEN）
●▼近接原点センサ：無
●RoHS適合品
追加情報
メーカー名:
シグマ光機
メーカー品番:

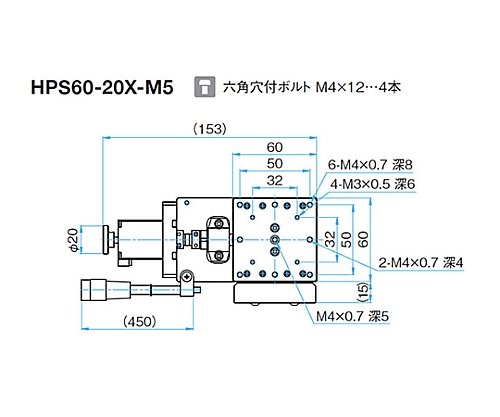

HPS60-20X-M5
予定納期:
注文から1～3日で発送
